賀少鵬   王軍委    賈虎昌    宋朝輝   賀少龍   李小平    賀軍會

寶雞市鐵軍化工防腐安裝有限責任公司          陜西寶雞    721303

摘要：本文主要從應用角度對目前市場煙囪煙道常用的幾種方案進行了對比，指出各種不同材料和方案的優點和缺點，闡述了玻璃鋼煙囪煙道防腐的整體應用情況。

關鍵詞：煙囪；防腐；玻璃鋼；乙烯基樹脂

  The  Analyses of  Glass  Steel  in  Chimney  of  Coal-fired Power  Piant   He Shao-peng    Wang Jun-wei   Jia Hu-chang      Song Chao-hui    He Shao-long      Li Xiao-ping     sHe Jun-hui

Baoji Tiejun Chemical Anticorrosion Install Company Limited, Baoji 721303  Shaanxi  Province

Abstract: this paper mainly from the point of view of the application of the present market chimney flue commonly used several kinds of schemes are compared, and points out that the different material and the advantages and disadvantages of solution, this paper expounds the glass fiber reinforced plastic funnel flue anticorrosive overall application.

Keywords: chimneys, Corrosion; Glass fiber reinforced plastic, Vinyl resin.

1、前言

我國是一個能源結構以煤為主的國家，尤其是在冶金、電力、石化等重要的工業領域用煤量更大，以煤為主要燃料的煙氣處理系統，如煙道、煙囪以及脫硫裝置等，燃料中通常含有 2%～3%的硫，經燃燒后煙氣中會含有約 0.12%的 SO2，其中 1%～2%SO2 受灰分和金屬氧化物等的催化作用而生成三氧化硫SO3，再與燃燒氣體中所含的水分(約 5%～10%)或空氣中所含的水分結合生成硫酸，在處于露點以下的金屬表面凝結并腐蝕金屬，即所謂硫酸露點腐蝕，通常在比平常的露點溫度高得多的溫度下就可以冷凝，從而發生嚴重腐蝕。硫酸露點腐蝕不僅使普通碳鋼遭受腐蝕，而且使不銹鋼也受腐蝕^[1]。Q235鋼制作的煙道等低溫部件，由于其耐硫酸露點腐蝕性能很差，腐蝕嚴重，使用壽命短。因此，硫酸露點腐蝕每年給以煤為主要燃料的煙氣處理系統造成巨大的經濟損失，對于燃燒煤發電廠中產生大量的二氧化硫或氮氧化合物的防治勢在必行，也引起國內外的高度關注。

2、脫硫?qū)焽璧挠绊?span>

隨著國內環保要求日益嚴格，已組建的煙囪大都具有煙氣脫硫設備，國內燃煤電廠煙氣脫硫技術以濕法脫硫?yàn)橹?，煙氣?jīng)過脫硫后，雖然煙氣中SO₂的含量大大減少，但是這種脫硫方法對煙氣中的SO₃效果并不好，經濕法脫硫后，煙氣適度增加，溫度降低，煙氣很容易在煙囪內壁結露，煙氣中殘留的SO3溶解后，形成的稀硫酸溶液對煙囪內壁進行腐蝕^[2]，脫硫煙囪內的煙氣具有以下特點：

1、煙氣濕度大，處于飽和狀態的濕煙氣在煙氣壓力和濕度的雙重作用下，煙囪內壁結構致密差的材料很容易受到腐蝕，影響結構持久性。

2、低濃度的稀硫酸比高濃度的酸液腐蝕性更強。

3、酸液的溫度在40-80℃對結構材料腐蝕貼別強，以鋼材為例，40-80℃腐蝕速度比在其它溫度時高出3-8陪。

因此，煙囪煙道的防腐是目前防腐工程的難點和熱點，也是目前讓工程方和業主們非常頭疼的問題，需要重防腐、耐高溫、抗?jié)B透同時要兼顧到柔韌性、耐溫驟變、耐應力驟變、耐高溫下的粘結性能等[3]。

3、國內外電廠煙囪脫硫材料的選擇

為滿足國家環保法規，同時降低工程成本和提高煙囪防腐的使用壽命，各大發電公司普遍采用的濕法脫硫(FGD)不加裝煙氣加熱系統(GGH)工藝。加裝 FGD 且不上 GGH，排入煙囪的煙氣溫度在50℃左右，濕煙氣在煙囪內結露形成冷凝酸液，對煙囪的腐蝕性大大加強。目前，國內外濕法脫硫后的煙囪內筒大部分采取以下防護措施：

1、采用耐酸耐腐蝕的金屬板做內襯，內襯材料主要有鎳基合金板和鈦鋼板等。

2、采用耐腐蝕的輕質隔熱制品的粘結，來隔絕煙氣和煙囪內筒接觸，如耐酸泡沫磚。

3、采用耐酸、耐熱材料，隔絕煙氣和煙囪內筒接觸，使用噴涂、刮涂等方式施工，例如玻璃鱗片膠泥、聚脲涂料等。

日本早在 60 年代末、70 年代初就已開發出多種抗硫酸露點腐蝕鋼。在美國，如果是在露點腐蝕不太嚴重的部位，大部分使用耐候合金鋼 A242-2。使用露點腐蝕材料較多的部位是脫硫塔，材料種類相當多，但一般說來是不銹鋼或合金鋼施以內襯。國內對于耐硫酸露點腐蝕鋼的研制和開發起步較晚，成分體系及使用標準一般借鑒日本的鋼種，其中典型的有寶鋼股份公司的 B485NL、江陰特鋼的 ND(09CrCuSb)鋼，此外，鞍鋼(10Cr1Cu)、濟鋼(12MnCuCr，JNS) 及寶鋼一鋼公司(NS1)也有耐硫酸露點腐蝕鋼產品。使用耐硫酸露點腐蝕鋼的內筒煙鹵,這種耐腐蝕鋼是以鈦材料為主，優點是：解決了耐溫、耐溫驟變、耐應力變化等，缺點是：價格高，施工難度大，在國外使用較多，國內應用很少，屈指可數。但是國外有報道鈦是一種很耐腐蝕的材料，這是由于鈦的表面極易生成穩定的鈍化膜，這種鈍化膜是有極薄的氧化鈦組成，鈍化膜在大多數環境下是穩定的，并且局部出現腐蝕破壞有瞬間自修復功能，在常溫下鈦的化學活性很小，但隨著溫度的增加鈦的活潑性會迅速增加，特別是在在高溫下與很多物質發生反應，出現了許多不同程序的腐蝕情況。這也說明用金屬板做煙囪內襯只是部分解決了煙囪防腐問題，沒有從根本上解決^[4]。

西北電力設計院對1998年到2008年間電廠32座煙囪的運行和腐蝕情況進行調查（包括廣東、甘肅、山西、陜西等地），結果表明：鋼筋混凝土煙囪的磚內襯由于砂漿腐蝕后體積膨脹，使內襯的整體性遭到破壞，含硫量超過2.5%時，砂漿腐蝕更為嚴重，砂漿的粘結力大部分喪失，結構變得酥松和體積膨脹，腐蝕區域的磚混凝土結構無強度，如果運行的煙氣處于較大的正壓時，鋼筋混凝土筒壁在有煙氣滲漏的裂縫處容易發生局部、穿透性腐蝕孔洞，當煙囪內壁結露時，長期處于潮濕狀態，保溫層幾乎被腐蝕成泥漿狀，對煙囪的保護作用完全喪失^[6]，2001年華能辛店電廠煙囪例行年檢時發現了如此腐蝕情況。使用玻璃鱗片膠泥的煙囪內壁在煙囪底部腐蝕較為嚴重，這是經過脫硫后煙氣的高溫所導致，同時由于機體樹脂是有機材料，使用壽命較短，約為5-10年左右，根據國內外脫硫的實際使用情況，現在較少采用。山西運城電廠和廣西欽州電廠煙囪均采用玻璃鱗片膠泥防腐涂料進行保護，在使用三年后例行年檢時發現煙囪內壁20m和90m處腐蝕比較嚴重，可以預計，使用一段時間后必然還需要再次防腐施工。

目前國內煙囪大部分采取磷片樹脂膠泥和添加耐酸泡沫玻璃磚進行保護，而以上工藝，在我國不能達到很好的效果，其主要原因是我國大部分以煤為主要燃料的發電企業，主要采用的煤型為貧瘦煤，其含硫量.高能達到 3%，遠遠超過了我國制定的 GB50051-2002 標準2.5%.高強腐蝕性標準。根據以上防護方案來說，只是減緩腐蝕進度，持久性較短，效果并不理想。而采用鈦鋼和合金板，造價極高，工藝難度大，還不具備大范圍推廣使用的條件^[5]。

通過以上分析，煙囪煙道防腐的確是較難徹底決解的問題，通過脫硫前后改變了煙囪的使用環境，煙囪原有的防腐措施在新環境下存在某些缺陷，為了更好的解決濕煙囪的防腐問題，必須尋求一種耐酸防腐、滿足結構要求、同時又經濟適用的煙囪型式，玻璃鋼煙囪為我們提供了一種較好的選擇。玻璃鋼(Fiberglass Reinforced Plastic)，玻璃纖維增強塑料（FRP 或 GRP），是由高強度的纖維和樹脂復合而成的新型復合材料，纖維采用的是ECR無氟無硼無堿耐酸玻纖直接纏繞紗與單向布，以提供 FRP 的強度和剛性，樹脂是采用是采用耐高溫的酚醛型乙烯基樹脂或者阻燃性乙烯基樹脂，以提供 FRP 的耐化學性和韌性。玻璃鋼集中了玻璃纖維和合成樹脂的特性，具有質量輕、強度高、耐化學腐蝕、絕緣隔熱、耐瞬時高溫?zé)g、強度和形狀可設計性強等優點。成型后的玻璃鋼 結構層抗拉強度與普通鋼材相當，但其容重僅為鋼材的 1/4～1/5。由整體纏繞成型工藝生產的玻璃鋼排煙筒能夠自承重，具備比耐硫酸露點鋼更加優異耐酸防腐性能，可以取消保溫層，特別適合燃煤電廠脫硫不加 GGH 的濕煙囪運行條件。

總的來說，玻璃鋼煙囪較其他材料制成的煙囪具有以下優點：

1）玻璃鋼能提供更寬范圍的耐腐蝕性能；

2）玻璃鋼的材料成本相對要低；

3）使用壽命更長；

4）玻璃鋼比重小，使得其更易運輸，也意味著支撐他們的鋼材更少。

玻璃鋼內筒主要構件的樹脂采用ASHLAND公司DERAKANE 470HT-400 耐高溫環氧乙烯基酯樹脂，該樹脂主要用于FRP成套設備、大型石油儲罐、海洋結構物等重防腐領域，特別是在燃煤電廠的排煙脫硫裝置（FGD）的煙道、煙囪和各類設備的建設中，制得玻璃鋼具有長期的耐水性、耐腐蝕性和耐高溫性，具有良好的防銹性能和耐疲勞性能。增強材料則根據需要和成型工藝采用重慶國家復合材料有限公司生產的 ECR 型玻璃纖維短切氈、單向布和纏繞紗。成型根據構件形狀采用現場纏繞或糊制[6]。

FRP 筒壁各層構成和要求為：

（1）防腐蝕隔離層：DERAKANE 470HT-400環氧乙烯基酯樹脂，MC(ECR)450-1040 型短切氈 3 層糊制，總厚度不小于2.5mm。防腐隔離層內側應采用碳纖維氈和導靜電劑設置不小于 0.25mm 厚的靜電釋放層。防腐層中還應添加非鹵素類阻燃劑，要求氧指數達到30%。

 （2） 結構層：DERAKANE 470HT-400環氧乙烯基酯樹脂，增強材料為 DW(ECR)430-630 單向布、ECR469L-2400 纏繞紗，總厚度不小于16mm。制作時采用軸向單向布和環向纏繞紗交替布置的方式進行。結構層中玻璃纖維含量按重量計應在 55%～70%之間。

（3）外保護層：DERAKANE 470HT-400 環氧乙烯基酯樹脂，增強材料為 MC(ECR)450-1040 型短切氈 1 層，厚度約0.3～0.8mm。

玻璃鋼復合材料具有天然的低溫防腐優勢，十分適合燃煤電廠脫硫后的濕煙囪采用。在歐美國玻璃鋼排煙筒占有 15～20%的市場率，已有 30年的應用經驗，歐美已經形成了FRP煙囪或煙道設計、制造和施工方面的標準，如美國的ASTMD5364/ASTMRTP-1和英國的BS4994等標準，將這一方案應用.好的是美國Ershigs公司。國內對 FRP 結構的設計、加工和制作方面也積累了豐富的經驗，完全能滿足 FRP 煙囪的設計和施工需要。目前來說，煙塔合一工藝越來越多，也給整體玻璃鋼煙道煙囪防腐帶來了更多機會，煙塔合一之后，以乙烯基樹脂為基材，具有20mm后的玻璃鋼煙囪煙道足以承受相應的高溫，該方案從根源上解決了防腐、抗?jié)B、耐溫驟變、耐應力變化等問題，因此選用玻璃鋼煙囪防腐是一個較為完美的解決方案[7]。

4、煙囪內壁防腐納米改性復合材料的研制

  我公司和西北工業大學長期進行科研合作，在復合材料的研究方面取得一定的科研成果，如研制的納米改性聚脲防腐涂料在濕法煙氣脫硫塔中已成功應用，納米改性聚脲防腐涂料于2009年3月應用在粵裕豐鋼鐵公司煙囪脫硫塔中，通過近三年的跟蹤觀察，涂層完好如初，無任何穿透現象。我公司共同參與研發有機納米累托石及其納米復合材料的研制與應用項目。復合材料廣泛應用于化工等各個領域，我們采用有機改性的納米累托石對其進行增強改性，研究其復合材料的力學性能、耐介質性能等，研究復合工藝對其性能的影響，獲得綜合性能優異的玻璃鋼納米復合材料。

通過對乙烯基樹脂進行納米改性后制的復合玻璃鋼比單純乙烯基樹脂制的玻璃鋼在力學性能、熱性能、耐介質等性能要好的多，這是因?yàn)榧{米粒子不但可以改善聚合物的綜合力學性能，還可以提高其耐高溫性能、耐腐蝕性能、阻隔性能及抗紫外線老化性能。通過多年來的研究及理論分析認為，納米粒子結構及在聚合物中的分散和界面粘接性能對復合材料的性能起著重要影響，而納米粒子在聚合物中分散及界面粘接不但與納米的表面性能、聚合物的結構有關，還應與加工過程中外部提供的機械力有關。在較強的外部機械力特別是剪切力的作用下納米初始顆粒首先將得到進一步的細化與分散；充分分散的納米粒子由于具有較大的比表面積而使得界面粘接作用得到提高；另外，在外部剪切力的作用下，納米顆粒表面與高聚物大分子內有可能發生鍵的斷裂，形成新的鍵合活性自由基，這種新的自由基由于活性很高而極易發生焊合，形成新的大分子或納米粒子表面接枝的高聚物分子，從而使納米粒子與聚合物組分之間的原子相互擴散并形成新相，即通過動力學的方法使熱力學上不相容或相容性差的體系達到一定相容，使無機相的納米粒子與有機相的高聚物之間形成界面粘接更好的界面層，.終得到結構均勻和綜合性能優異的納米復合材料。

這是我公司研制的納米改性后乙烯基玻璃鋼復合材料樣板經SGS通標標準（上海）有限公司檢測結果：

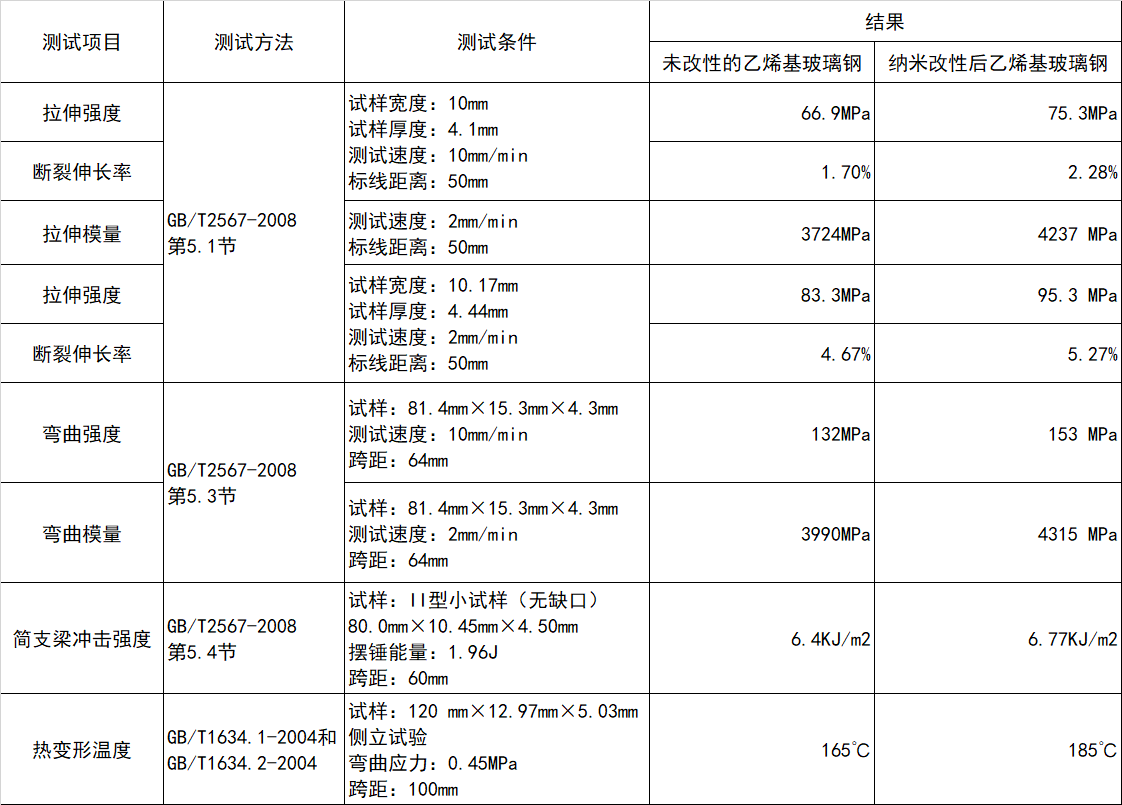

 表一  納米改性后乙烯基玻璃鋼復合材料樣板測試結果

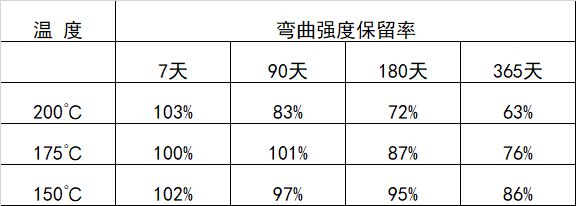

表二 連續高溫下的乙烯基樹脂玻璃鋼彎曲強度保留率

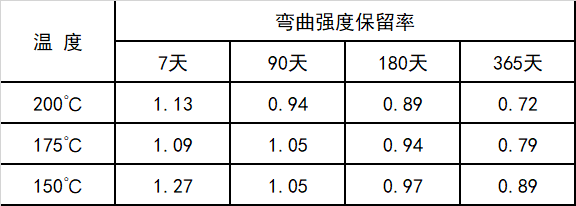

         表三 連續高溫下的納米改性后乙烯基樹脂玻璃鋼彎曲強度保留率

注：數據表示經連續高溫放置后的彎曲強度保留率，以25℃下的彎曲強度為....。

表四 未改性的乙烯基樹脂玻璃鋼的耐腐蝕性能測試結果

表五 納米改性乙烯基樹脂玻璃鋼的耐腐蝕性能測試結果

注：1、在玻璃鋼制作時，尤其是耐堿場合及其它高溫強腐蝕場合，應該進行后固化處理；

2、本實驗制的玻璃鋼樣板厚度為20mm，常溫下養護7天進行測試，為浸泡或者掛片試驗結果。

上述檢測結果說明通過納米改性后的乙烯基玻璃鋼復合材料在力學性能、熱性能、耐介質等性能等都得到了提高，同時也足以說明納米改性乙烯基玻璃鋼復合材料技術上的可行性和保障性。

5、結束

煙氣脫硫，發展清潔能源是大勢所趨，國內眾多的干排氣煙囪腐蝕比較嚴重，隨著濕法脫硫裝置的加裝，煙囪腐蝕更加嚴重，如果不采取有效地防腐措施，肯定會帶來更為嚴重的煙囪腐蝕問題。隨著國家對于環保嚴格控制和有關新規范的實施，各行業（尤其是電力行業）將對玻璃鋼煙囪的優勢會不斷深入了解，這將對樹脂行業和玻璃鋼行業帶來新的發展機遇。相信隨著大家對 FRP 材料認識的深入和不斷的探索實踐，FRP 煙囪必將物盡其用，為燃煤電廠濕煙囪設計思路的拓展、為我國電力行業清潔能源的發展發揮應有的作用。

參考文獻：

[1] 張大厚.套筒濕煙囪內筒壁防腐蝕材料性能分析[A].中國電機工程學會電力土建專業委員會. 2005年度信息工作會議技術交流論文23-25

[2] 葉列平，馮鵬. FRP 在工程結構中的應用與發展[J].土木工程學報，2006(3)：24-36

[3] 楊小兵，田樹桐，馬申等.燃煤電廠玻璃鋼內筒套筒煙囪設計[J].武漢大學學報（工學版）2007 增刊35-38

[4] 王天堂.玻璃鋼在工業煙氣排放煙囪的防腐蝕淺析.上海富臣化工有限公司技術交流資料.

[4] 陳博.玻璃鋼行業 .2006年運行分析與 2007 年行業展望[J].玻璃纖維，2007(3)17-20

[5] 薛志勇.國外玻璃鋼老化問題的試驗研究[J].上海建材，2002(6)34-37

[6] 李大生.玻璃鋼化工設備設計規定[S].北京：全國化工工程建設標準編輯中心，2000.87-89

[7] 歐陽自強.淺談特高溫?zé)煹罒焽璧姆栏?span>[J]全面腐蝕控制.2012(2)33-37

賀軍會：男，漢族，1959年8月29日出生，陜西省寶雞市陳倉區人，現任寶雞市鐵軍化工防腐安裝有限責任公司總經理、總工，高級工程師，大專文化程度，從事納米材料和納米改性復合材料應用方面的研究。
